Almohadilla de hormigón: los objetivos y métodos de

¿Por qué colocar cojín de hormigón debajo de la cimentación? ¿En qué casos se justifica su uso? ¿Qué marcas de hormigón puedo usar? ¿Es necesario el refuerzo? Intentemos encontrar respuestas a esta lista de preguntas.

Sobre terminología

Para empezar, separemos las moscas de las chuletas.

Lo que habitualmente se denomina almohada no siempre está de acuerdo con los documentos regulatorios actuales.

• La capa de concreto de baja calidad, que protege la base monolítica de la fuga de leche de cemento al suelo en la etapa de llenado y de los efectos agresivos del suelo y las aguas subterráneas en el futuro, se llama preparación de concreto.

Además: la preparación del concreto es a menudo una de las capas inferiores de la torta del piso de concreto a lo largo del suelo. En este caso, sirve para distribuir uniformemente la carga en el aislamiento: el concreto lo protege de la presión desigual desde abajo con una densidad variable o una contracción desigual del suelo.

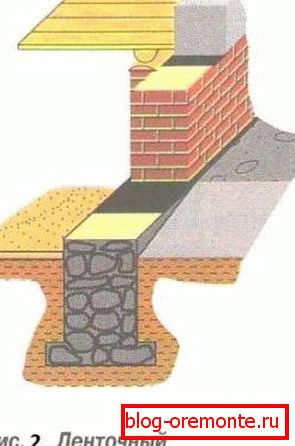

• En realidad, se necesita un cojín para distribuir la presión en el suelo sobre su área más grande y para evitar la deformación de la base prefabricada.

Los objetivos

Si la situación con los objetivos de la preparación concreta es bastante clara, entonces el propósito de construir el cojín debería aclararse un poco. En realidad, se describen exhaustivamente en la cláusula 2.195 del manual para el diseño de cimientos, que es un anexo a SNiP 2.02.01-83. Según el documento, no se deben utilizar cimientos prefabricados de placas rectangulares:

¿Y aquí está la almohada? Y aquí es donde: la base prefabricada sobre una plataforma de concreto de suficiente resistencia tendrá todas las propiedades del monolítico.

Especialmente es necesario estipular la situación cuando la bolsa de aire es necesaria para la distribución de la presión en suelos con baja capacidad de carga. En este caso, la base no necesariamente tiene que ser monolítica: las placas base de PL están diseñadas específicamente para realizar esta función.

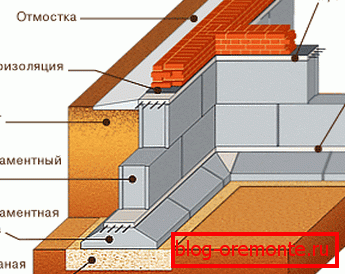

Un punto importante: las costuras verticales de la cimentación prefabricada (incluso entre las placas FL y los bloques FBS) se realizan estrictamente con vendajes. Colocar dos o más costuras en la misma vertical es una forma directa para la aparición de grietas en las paredes.

Строительство

Preparacion

Instrucciones para la construcción de la preparación de concreto para la cimentación o acabado de la regla más que simple.

1. La parte inferior de la fosa o zanja está nivelada y apisonada tanto como sea posible.
2. En suelos de densidad moderada y suelos abultados, se realiza una cama de arena con un espesor de aproximadamente 10 cm.. La arena se derrama con abundante agua para la máxima contracción. En suelos densos arenosos y arenosos, la cama no es necesaria; En un terreno rocoso, por razones obvias, la almohada no es necesaria.
3. Una capa de impermeabilización se extiende sobre la ropa de cama (como regla general, una tira de polietileno denso con una superposición de 10 centímetros).
4. En la impermeabilización se dispone la capa de hormigón (sin refuerzo) de 100 mm.. Минимально допустимая, согласно СП 50-101-2004, марка бетона по прочности - М50. Обычно используется M100, цена куба которого даже несколько ниже за счет использования крупнофракционного заполнителя (с прочностью М50 производятся лишь растворы).

Cuando realice la preparación de la mezcla de concreto, puede usar la tabla de proporciones:

1. El trabajo adicional continúa aproximadamente una semana después de que el concreto se haya fijado en su resistencia mínima.

La almohada

¿Cómo se construyen las almohadas de concreto reforzado para cimientos de tiras prefabricadas?

Calculo

Debe basarse en datos adicionales: la capacidad de carga del suelo y la masa por metro de la pared. Supongamos que un metro de una pared pesa 7 toneladas y la capacidad de carga del suelo es de 1 kgf / cm2. Entonces, el área por metro de almohada debe ser igual a 7000/1 = 7000 cm2; ancho 7000/100 = 70 cm.

Nota: los valores no circulares y fraccionarios se redondean a un múltiplo de 10 centímetros. El stock sobre la capacidad de carga nunca terminará.

El grosor del cojín suele ser de 300 - 400 mm.

Refuerzo

Está hecho de varillas de refuerzo con un espesor de 12 mm. Célula de malla - 200 mm. La jaula de refuerzo está hecha de doble capa; Las redes deben estar a unos 50 mm de la superficie del monolito.

Для крепления стержней используется отожженная вязальная проволока. Refuerzo нигде не должно выходить на поверхность.

Ropa de cama

En suelos pesados ​​y en este caso, se recomienda encarecidamente verter el fondo de la zanja con arena o grava. Cómo asegurar la contracción de la arena - ya lo sabemos; la manipulación más simple para escombros se puede construir con sus propias manos a partir de un trozo de tronco con un mango clavado en él.

Grosor de colocación - 10 - 15 cm.

Llenar

Y en este caso, es mejor colocar previamente la capa de lecho de polietileno, que evita la salida de la leche de cemento. Luego, la almohada se vierte con dos capas con el empalme obligatorio de cada capa.

Durante las pausas en el trabajo, se vierte una nueva sección antes de completar el llenado o después de obtener una resistencia de al menos 1,5 MPa (que corresponde aproximadamente a 3-4 días desde el momento de la colocación a una temperatura de 20 ° C).

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector en la autoconstrucción. Como de costumbre, el video en este artículo le ofrecerá temas adicionales. ¡Éxitos!
